Zwei Ziffern, zwei sehr verschiedene Zusagen

Auf fast jedem Datenblatt im Verleihpark steht IP54. Was die Kennzeichnung zusagt, ist deutlich enger als das, was bei der Übergabe oft daraus gelesen wird — und die Grenze verläuft nicht dort, wo die meisten sie vermuten.

Die Kennzeichnung stammt aus DIN EN 60529 und besteht aus zwei voneinander unabhängigen Ziffern: die erste beschreibt den Schutz gegen feste Fremdkörper, die zweite den Schutz gegen Wasser (BOPLA, Schutzart IP 54 nach DIN EN 60529). IP54 heißt also nicht „dicht". Es heißt staubgeschützt und spritzwassergeschützt — zwei Zusagen, die jeweils eine Obergrenze haben.

Die 5: Staub darf hinein

Die erste Ziffer ist im Normtext keine Dichtheitsaussage. Sie sagt: Staub kann eindringen, aber nicht in einer Menge, die das ordnungsgemäße Arbeiten oder die Sicherheit beeinträchtigt. Geprüft wird in einer Staubkammer mit Talkumpuder, bei leichtem Unterdruck im Gehäuse.

Für den Verleih ist das der Satz, der zählt: staubgeschützt ist nicht staubdicht. Ein Gerät mit IP54 darf Staub enthalten. Es darf nur nicht wegen dieses Staubs ausfallen. Wer die Kennzeichnung als „staubdicht" verkauft, verkauft eine Zusage, die die Norm nicht hergibt.

Die 4: Regen ja, Wasserstrahl nein

Die zweite Ziffer ist im Alltag die teurere Verwechslung. Sie deckt Spritzwasser aus allen Richtungen ab; geprüft wird mit einer Spritzbrause bei 10 l/min über 5 Minuten. Das ist Regen, das ist Spritzwasser an der Traufe — das ist kein Wasserstrahl.

Die Skala trennt das ausdrücklich: Ziffer 4 steht für Spritzwasser, Ziffer 5 für Strahlwasser, Ziffer 6 für schweres Strahlwasser, Ziffer 7 und 8 für zeitweiliges und dauerhaftes Untertauchen (GIRA, Schutzart IP54 im Außenbereich). Eine Hochdruckreinigung arbeitet mit Strahlwasser. Sie liegt damit außerhalb dessen, was IP54 zusagt — unabhängig davon, wie gut das Gerät die Wäsche optisch übersteht.

Dasselbe gilt für die Rückgabe nach einem Wasserrohrbruch: eingetaucht ist nicht abgedeckt. IP54 ist nicht wasserdicht, sondern spritzwassergeschützt.

Der dritte Irrtum: die Prüfung kennt kein Alter

Dieser Punkt steht in keiner Produktbroschüre, aber er folgt aus der Normenauslegung: Die Prüfungen der Schutzart berücksichtigen keine Alterung. Geprüft wird das Gehäuse im Anlieferungszustand; dass die Schutzart über die Lebensdauer erhalten bleibt, ist damit nicht zugesagt (BOPLA).

Der Mechanismus dahinter ist banal und im Verleih bekannt: Temperaturwechsel — Sommersonne, dann kalte Nacht — erzeugen Unterdruck im geschlossenen Gehäuse. Über diesen Druckunterschied kann Feuchtigkeit durch Dichtungsbereiche angesaugt werden. Deshalb gibt es für Gehäuse Druckausgleichselemente, und deshalb ist die Dichtung ein Verschleißteil und kein Ausstattungsmerkmal.

Für den Verleih heißt das: IP54 ist ein Prüfergebnis im Auslieferungszustand, kein Versprechen für das ganze Leben der Einheit.

Warum wir lüfterlos bauen

Daraus folgt eine Designentscheidung, die oft als Detail gelesen wird und eigentlich die Voraussetzung ist.

Ein Lüfter braucht einen Luftweg: Ansaugung, Kanal, Austritt. Dieser Luftweg ist derselbe Weg, den Staub und Wasser nehmen. Wer aktiv kühlt, muss diesen Weg öffnen — und muss dann erklären, wie die Schutzart an dieser Öffnung hält.

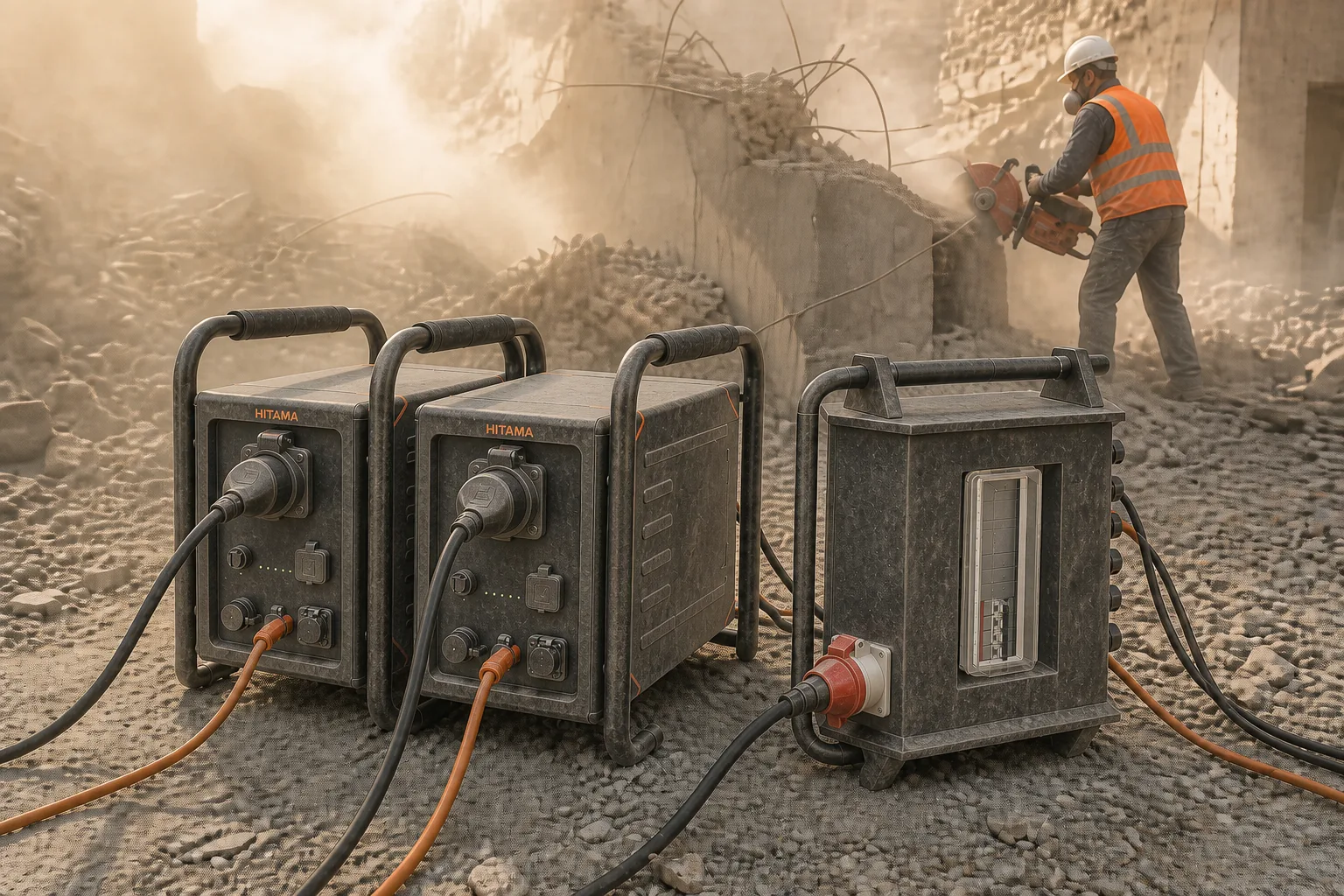

Die P25-Serie ist lüfterlos gebaut: 2.500 W Nennleistung, 5.000 W Spitze, 29 kg, −10 bis 65 °C. Das P25-T liefert 7,5 kW und 8,1 kWh auf 400 V Drehstrom für die großen Trennschleifer und Schweißgeräte. Lüfterlos ist hier keine Sparmaßnahme, sondern die Bedingung dafür, dass „IP54" auf dem Typenschild eine belastbare Aussage bleibt: Es gibt keinen Luftweg, der verschmutzt, und keine Öffnung, die man beim Reinigen umgehen muss.

Drei Handgriffe am Verleihhof

1. Bei der Übergabe auf Dichtflächen und Klappen sehen. Die Schutzart gilt für das geschlossene Gehäuse. Während der Verkabelung ist die Klappe offen — in diesem Zustand sagt IP54 nichts. Die Klappe gehört also nicht nur zu, sondern sichtbar zu.

2. Reinigen mit der Brause, nicht mit dem Strahler. Spritzwasserdruck ist die zugesagte Größe; der Hochdruckreiniger ist eine andere Betriebsart.

3. Die Dichtflächen in die Übergabeprüfung aufnehmen. Nicht als Misstrauen gegen das Gerät, sondern weil Dichtungen altern — und weil ein feuchter Innenraum sich nicht in der Rechnung zeigt, sondern beim nächsten Einsatz.

Am Abbruch — Trennschleifer, Abbauhammer und Beleuchtung laufen gleichzeitig, die Staubwolke steht im Wind — ist genau das der Unterschied zwischen einer Einheit, die im Einsatz bleibt, und einer, die zurückkommt. Die Kennzeichnung auf dem Typenschild ist dabei nur der Anfang; der Rest passiert am Tresen.

*Hinweis: IP54 ist eine Gehäuseschutzart nach DIN EN 60529, keine Zertifizierung. Die genannten Normdetails folgen den öffentlich zugänglichen Erläuterungen der verlinkten Quellen. Einsatzgrenzen einzelner Geräte gehören in die technische Dokumentation des Herstellers.*
